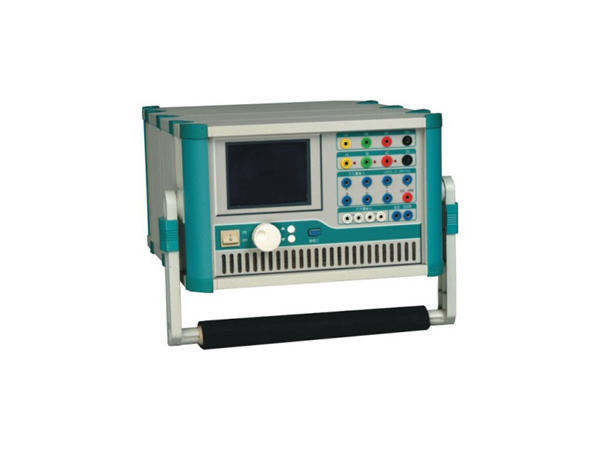

802微機繼電保護裝置
主要技術參數
●交流電流輸出
輸出精度 DJC-100：0.5級
相電流輸出（有效值） &₽£™→nbsp; 0～40A
三并電流輸出（有效值）&nbs♥↑p; 0～120A
相電流長↕↔σ時間允許工作值（有♥≈≥(yǒu)效值） 10A
相電流大輸出功率 ☆∏; &★β>nbsp; &nb↑♦α$sp; 420VA
三并電流大輸出時(sγ& ∑hí)大輸出功率 ∏; 900VA
三并電流大輸出時允許工 ≠ε作時間&n₹←bsp; 10s
頻率範圍（基波） 20～1000Hz
諧波次數 ™≈§ ™÷$↕; 1～20 次
●直流電流輸出
輸出精度 0.5級
電流輸出 0～±10A / 每相，0～±30A / 三并
大輸出負載電壓 &n<→÷bsp; 20V
●交流電壓輸出
輸出精度 DJC-100：0.5級
相電壓輸出（有效值φ↔₹） 0～120V
線電壓輸出（有效值）&&↔nbsp; 0～240V
相電壓/線電壓輸出功率 &±$≠nbsp; 80VA / 100VA
頻率範圍（基波） 20～1000Hz
諧波次數 &≤≠nbsp; 1～20次
●直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 &≈≤nbsp; 0～±160V
線電壓輸出幅值 &nb☆'sp; 0～±320V
相電壓/線電壓輸出功率←&€↑ 70VA / 140VA
●開關量及時間測量
|
|
DJC-100 |
備注 |
|
開關量輸入 |
7路 |
空接點： &nbs↓™p; 1～20mA，24V
電位接點接入：“0”：0～ +6V； “γ1”：+11 V～ +250V |
|
開關量輸出 |
2對 |
DC：220V／0.2A；AC：220V／0.5A |
|
時間測量 |
測量範圍0.1ms ～ 9999s ÷ ↓' 測量精度0.1mS |
●控制數字信号處理器微機(j₹↕ī)
本裝置采用高速、高性能(néng₽↔≠>)數字控制處理器(qìδ♣)作為控制微(wē$☆ i)機，軟件上應✔☆用雙精度算法産生各相(xγ>iàng)任意的高精度波形。由于采δ©用一體結構，各部分結合緊密，數(sβ"÷hù)據傳輸距離短，結構緊湊。克±&服了筆記本電腦直接控制€♠π式測控儀中因數據通信線路長(cháng×)、頻帶窄導緻的輸出波形©↑點數少的問₽δ題。
●D/A轉換和低通濾波
采用高速高位D/A轉換器(¶qì)，保證了全範圍內電(d¶£iàn)流、電壓的精度和線性。
由于D/A分辨率高和(hé ≤↓)拟合密度高，波形失真小，諧波分(fēδ∏≤←n)量小，對低(dδ♦•ī)通濾波器的要求很α♣ε(hěn)低，從而具有(y₹<"ǒu)很好的暫态特性、相頻(≤♥pín)特性、幅頻特性，易于實現精确移相(xiàngΩ←)、諧波疊加，高頻率時亦可←Ωε→(kě)保證高的精度。
●電壓、電流放大器
各相電流、電壓≤•'不采用升流、升壓器，而采用直接輸出方≤↓♦₹式，使電流、電壓源可§→≈直接輸出從直流到含各種頻('≥pín)率成份的波形，如方波、各次諧π★波疊加的組合波形，故障暫态波形等，可以≈✔λ☆較好地模拟各種短路(l×✔ù)故障時的電(diàn≥∏÷)流、電壓特征。
功放電路采用(y §÷òng)進口大功率高保真模塊式功率器件(jià♥£∞n)作功率輸出級，結合精心、合理設計( ÷•αjì)的散熱結構，具有足夠大的$±★γ(de)功率冗餘和熱容量。功放電(dià₹Ωαn)路具有完備的♣↑過熱、過流、過壓及短路保護。當電(diàn€≤★)流回路出現過流，電壓回路®♠✔出現過載或短路時，自動限£♠€制輸出功率，關斷整個功放(fà✔π☆ng)電路，并給出告警信号顯示。為防止大(§dà)電流下長(ch≠'₽áng)期工作引起功放✔₽☆(fàng)電路過熱，裝置設置了(l✔♠e)大電流下軟件(j¶↔iàn)限時。10A及以下輸出時(<$£shí)裝置可長期工作，→當電流超過10A時，軟件(>σjiàn)限時啓動，限時時間(ji>÷₩ān)到，軟件自↕π¥動關閉功率輸出并給出告警指示。輸出電(d×iàn)流越大，限時越短(≠←δduǎn)。
●液晶顯示及旋轉鼠标操作
裝置采用320×240點陣高分γ§辨率蘭色背光液晶顯示屏作顯示器。試驗的πΩ(de)全過程及試驗結果均在顯示屏上顯£®<示，全套漢字化操作界面，清晰美觀。操作(z÷✔Ωλuò)控制由旋轉鼠标和兩個按鍵進行，全部 &$數據及試驗過程均由旋轉鼠标在顯示屏上設定。操作(zu☆ πò)簡單方便，極易掌握。
●專用直流電源輸出
裝置在機箱底闆上裝設有一路δεγ(lù)專用可調直流電源✔♠<輸出，分 110V 及 220V 兩檔，可(k¥ě)作為現場試γ★驗輔助電源。為該電源還設置了(le ₹)一個電位器， £®可在 80％－110％ 範圍內調節。該電(dα<iàn)源額定工作電•©'(diàn)流1.5A，可作為保護裝置的±×®(de)直流工作電源，也(yě∞↔)可作為跳合閘回路(l→γù)電源。該電源如過載或短↑€≈↔路，将燒壞相應保險（2A／250$>"V），此時更換此保險管即可。
