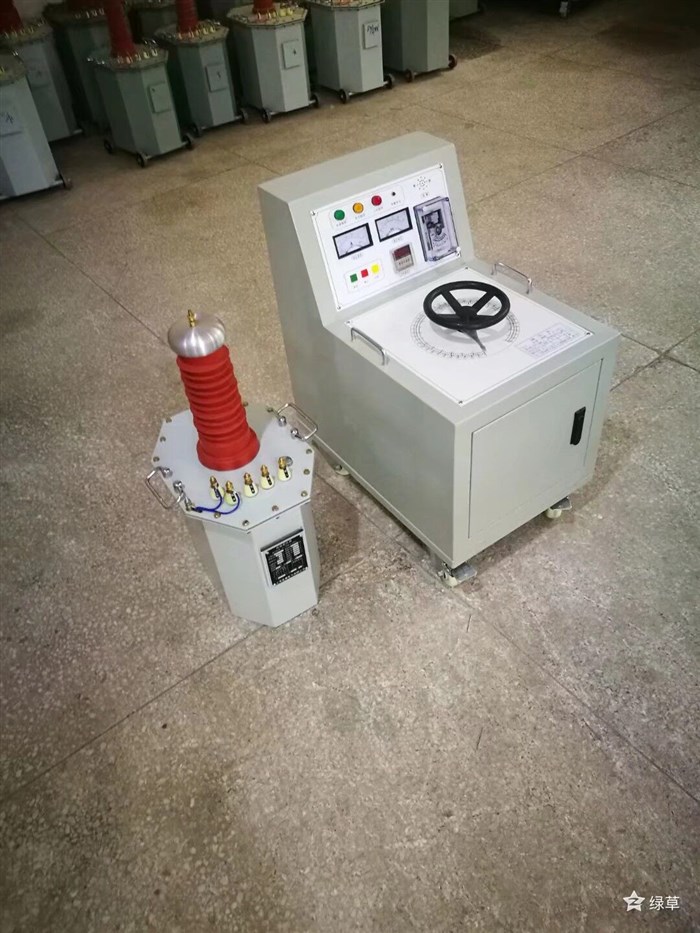

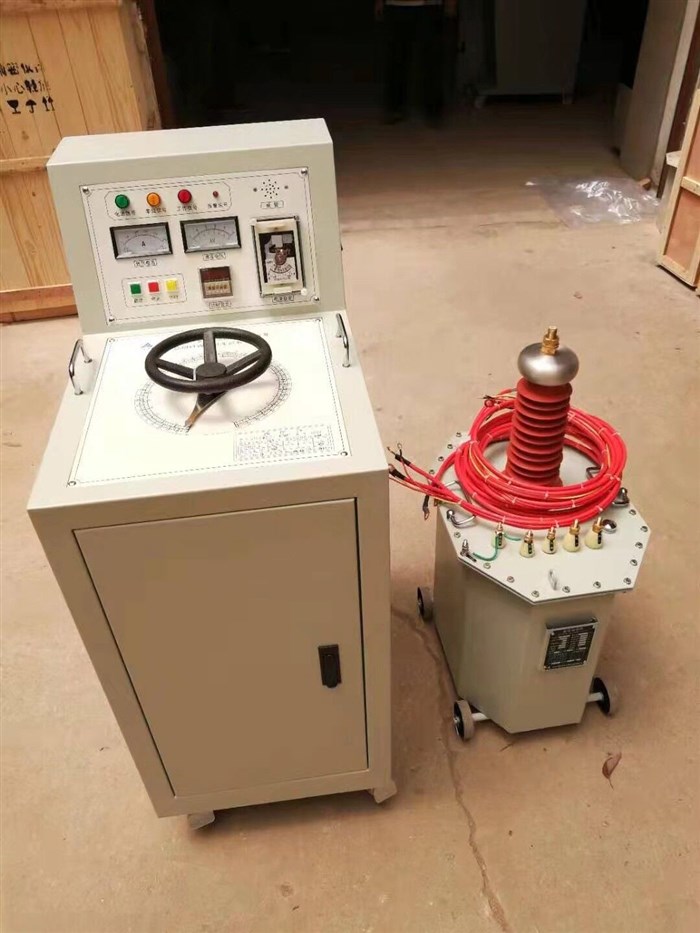

高壓試驗變壓器控制箱（台）

XCJH、HTC系列控制箱（台）

功能特點

本系列控制箱（台）是根據高(gā ✘∞o)壓試驗變壓器獨特的使用範圍而設計‌ (jì)生産的，其功能有：合閘聲光←∏∏§(guāng)報警；計時聲光(guā±δ♦'ng)報警；電子式低(dī¶ )壓電流保護（箱式）；高壓電→ ←✔壓直讀；耐壓試驗時間(jiānδ±')自由設定（數顯）；移動式結構（台式）

該控制箱（台）的容量是與調壓器的(£&∑de)容量而标稱，如果和試驗變壓器（短↕₩ 時30min以內工作制 ↕(zhì)）配套工作，可$♠☆•根據中華人民共和(hé&↕∞)國電力行(xíng©∑♠)業标準“DL474.4-92”之規定：P₀=0.75P選配。式中P₀—試驗變壓器容量；P—調壓器容量。如用于₩♥≈∑電器專業工廠φ£$産品作批量試驗，調壓器容量應等于試驗變壓☆≤器容量，即：P₀=P。

主要技術參數

規格

容量（kVA）

電 &nb↕÷≤sp; 源

輸出×¥

參考重量 γ∞∞

相數 £≈∑

電壓（V）

頻 率（Hz）

電壓（V） ↔∏‌←

電流（A）

XCJH-3

3

1

220

50

240

13.6

17

XCJH-5

5

1

220

50

240

22.7

20

HTC-10

10

1

220

50

240

45.5

40

HTC-15

15

1

220

380

50

240

430

68

39

50

HTC-20

20

2

380

50

430

52.6

55

HTC-30

30

2

380

50

430

78.9

110

HTC-50

50

2

380

50

430

131.5

170

HTDC-100

100

2

380

50

450

222

450

HTDC-150 ←

150

2

380

50

450

333

1800

HTDC-200

200

2

380

50

450

444

2800

HTDC-250

250

2

380

50

450

555

4800

HTDC-300

300

2

380

50

666

5600

高壓試驗變壓器控制箱（台）

友情鏈接

QQ咨詢

電話咨詢

規格	容量（kVA）	電 &nb↕÷≤sp; 源			輸出×¥		參考重量 γ∞∞
規格	容量（kVA）	相數 £≈∑	電壓（V）	頻 率（Hz）	電壓（V） ↔∏‌←	電流（A）	參考重量 γ∞∞
XCJH-3	3	1	220	50	240	13.6	17
XCJH-5	5	1	220	50	240	22.7	20
HTC-10	10	1	220	50	240	45.5	40
HTC-15	15	1	220 380	50	240 430	68 39	50
HTC-20	20	2	380	50	430	52.6	55
HTC-30	30	2	380	50	430	78.9	110
HTC-50	50	2	380	50	430	131.5	170
HTDC-100	100	2	380	50	450	222	450
HTDC-150 ←	150	2	380	50	450	333	1800
HTDC-200	200	2	380	50	450	444	2800
HTDC-250	250	2	380	50	450	555	4800
HTDC-300	300	2	380	50		666	5600
