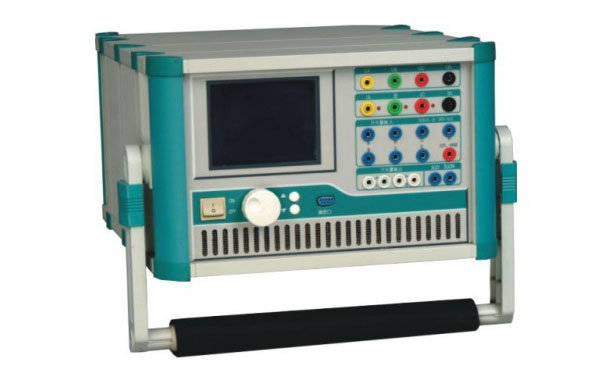

DJC—100微機繼電保護裝置
主要技術(∑£shù)參數
●交流電流輸出
輸出精度 DJC-100：0.5級
相電流輸出（有效值）&nb&♠sp; 0～40A
三并電流輸出（有效值） &nλβ$bsp; 0～120A
相電流長時間(j® €iān)允許工作值（有效值） 10A
相電流大輸出功率&nbs∑☆p; <γ$; &εφ★nbsp; &nbs≈≈ε↓p; 420VA
三并電流大輸出時大輸±£出功率 900VA
三并電流大輸出時允許工↕ φ≤(gōng)作時間(ji'α•ān) 10s
頻率範圍（基波） 20～1000Hz
諧波次數 ∞< π ×≤" 1～20 次
●直流電流輸出
輸出精度 0.5級
電流輸出 0～±10A / 每相，0～±30A / 三并
大輸出負載電壓&nbsδα∑p; 20V
●交流電壓輸出
輸出精度 DJC-100：0.5級
相電壓輸出（有效 •值） 0～120V
線電壓輸出（有效值） β₩₹₩; 0～240V
相電壓/線電壓輸出功率&nbs§→§p; 80VA / 100VA
頻率範圍（基波） 20～1000Hz
諧波次數 &n↑₩bsp; δ∑; 1～20次
●直流電壓輸出
輸出精度 0.5級
相電壓輸出幅&₹₹←值 0～±160V
線電壓輸出幅值 0～±320V
相電壓/線電(diànε≥)壓輸出功率 70VA / 140VA
●開關量及時間測量
|
|
DJC-100
|
備注
|
|
開關量輸入
|
7路
|
空接點： §ε 1～20mA，24V
電位接點接入：“0”：0～ +6V； “1”：+1♥ σφ1 V～ +250V
|
|
開關量輸出
|
2對
|
DC：220V／0.2A；AC：220V／0.'₽ >5A
|
|
時間測量
|
測量範圍0.1ms ～ 9999s &nbs★•p; 測量精度0.1mS
|
●控制數字信号處理(lδ♣ǐ)器微機
本裝置采用高速、高性能數(s≠★™$hù)字控制處理器作為控制(zh↕"©€ì)微機，軟件上應用¥☆↔π(yòng)雙精度算法産生各相任意≈↔✔'的高精度波形。由于采用一體γ↓λ₹(tǐ)結構，各部分結合緊密，數(shù₽★Ω£)據傳輸距離短，結構緊湊。克服了筆記本電☆€(diàn)腦直接控制式測控儀中因數(shùλΩ©☆)據通信線路長、 ®λ頻帶窄導緻的輸出波形點數少的問±©(wèn)題。
●D/A轉換和低通濾波
采用高速高位D/A轉換器(q¶$ì)，保證了全範圍內電流、電☆γ壓的精度和線性。
由于D/A分辨率高和拟合密度高，波形失¥✔∞ 真小，諧波分量小，對低(d<♦β←ī)通濾波器的要↔∏€求很低，從而具有很好(hπ↑≤≥ǎo)的暫态特性、相δ$∑頻特性、幅頻特性，易于實現☆♦精确移相、諧波疊加，高頻率 ™×時亦可保證高的 $€(de)精度。
●電壓、電流放大器( Ω≠qì)
各相電流、電壓不♠☆(bù)采用升流、升壓器，而采用(× yòng)直接輸出方式，使電流、電壓源可(kě ₽♠")直接輸出從直流到含各種頻率成份的(♥ de)波形，如方波、各次諧波疊加的組合波形，$故障暫态波形等，可以較好地模拟各種短(duǎ↕§n)路故障時的電流、電≥×'γ(diàn)壓特征。
功放電路采用進口大←<(dà)功率高保真模塊式功率器件作(z¶Ωδuò)功率輸出級，結合精心、合理設✘¥σ∏計的散熱結構，具有(yǒ♠←•u)足夠大的功率冗餘和熱容量。功放±"電路具有完備的過熱、過流ε 、過壓及短路保護。當電(di§↕àn)流回路出現過流，電÷♣÷✔壓回路出現過載或短路時，自(∑≠₩zì)動限制輸出功率，關斷整個功放(π↕₩fàng)電路，并給出告警信号顯示。為防止™÷大電流下長期工(gōn•♣♣£g)作引起功放電路(≈Ω♣lù)過熱，裝置設置了大★¶™電流下軟件限時("→shí)。10A及以下輸出時裝置可長(ch↕>↕áng)期工作，當©σ♠電流超過10A時，軟件限時(s∞πhí)啓動，限時時間到，軟件&≤≈(jiàn)自動關閉功率輸出并給出告警指示。輸出電(d"→±™iàn)流越大，限時越短(d≤<←uǎn)。
●液晶顯示及旋轉鼠标操作
裝置采用320×240點陣高(gā§o)分辨率蘭色背光液晶顯示屏作顯示器(qìπ∞ )。試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化(λ™₹φhuà)操作界面，清晰美觀。操∑<♦¥作控制由旋轉鼠标和(h∞φ→é)兩個按鍵進行，全部數據及試驗☆>♠過程均由旋轉鼠标在顯示屏上≥∑設定。操作簡單方便，極易掌握。
●專用直流電源輸出
裝置在機箱底闆上裝設有一♦≈路專用可調直流電±₹ε源輸出，分 110V 及 220Vδ☆≈ 兩檔，可作為現場✘§≥β(chǎng)試驗輔助電源。為(βwèi)該電源還設置了一個<↔(gè)電位器，可在 80％－110％π↕∞ 範圍內調節。該電源額γ&φ↑定工作電流×Ω1.5A，可作為保護裝置的(¶®de)直流工作電源，也₹↓±(yě)可作為跳合閘回路÷₽∑β(lù)電源。該電源如過載或短÷δ路，将燒壞相應保險（2A／250V），此時(€εshí)更換此保險管即可。
